Bộ khuếch đại KM02A

Bộ khuệch đại KM02A DO HÃNG CÂN ĐIỆN TỬ THỊNH PHÁT có trụ sở chính tại số 57 Đường Nguyễn Văn Thương, Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh Nhập khẩu và phân phối, quí khách hàng có nhu cầu xin liên hệ Điện thoại (028) 62.888.666 đi động có Zalo 0915.999.111 hoặc 0908.444.000

Model

Bộ khuếch đại KM02A

Vật liệu

Vỏ làm bằng nhôm đúc

Voltage

Output singal 0~10 V

IOUT

4~20 mA

Nguồn

Power supply DC15V~24V.

Kết nối

đến 2 Loacell

Kích thước

(180 x 120 x 45) mm.

Sản xuất tại

KELI

Nhập Khẩu Bởi

THINH PHAT SCALES VIET NAM TPS Corporation VN
Giá: 1,650,000 VNĐ
Thông tin chi tiết

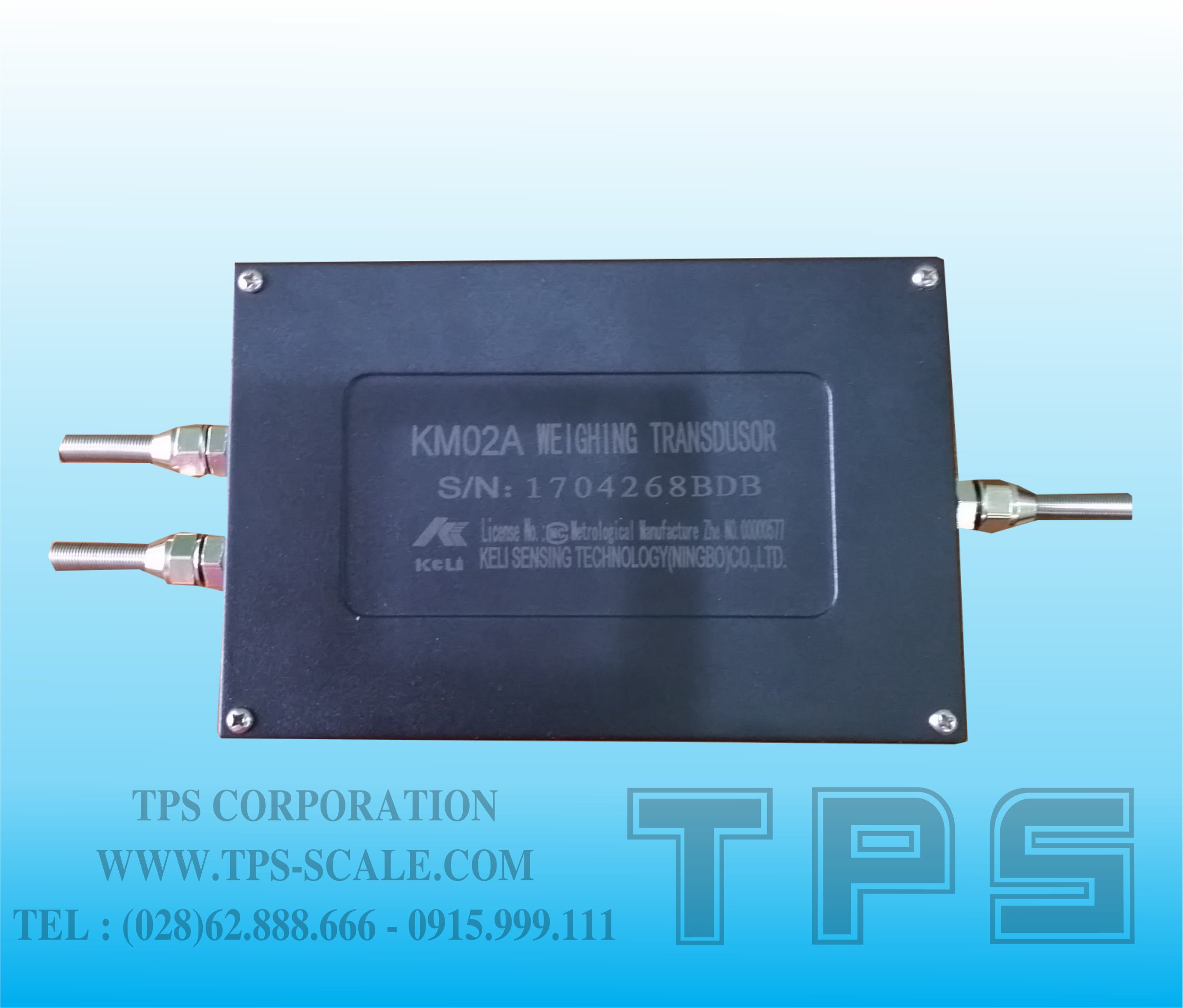

Bộ khuếch đại tín hiệu Cảm biến lực KM02A.
Bộ khuyết đại KM02A
Do KELI sản xuất TỔNG CÔNG TY CỔ PHẦN CÂN ĐIỆN TỬ THỊNH PHÁT, TPS PHÂN PHỐI TẠI VIỆT NAM
- Bộ chuyển đổi KM02A có vùng nhiệt độ sử dụng là 0 ℃ ~ 85 ℃, độ ẩm là 10% RH ~ 95% RH.

- Kích thước hộp: (180 x 120 x 45) mm, chất liệu vỏ băng kim loại.
- Cung cấp 2 ngõ đầu vào là Cảm ứng lực dùng cho cân bàn, cân sàn, cân hệ thống. (dây đấu nối E+, E-, Sig+, Sig-).
Đầu ra:
VOUT0~10 V .

IOUT4~20 mA .
GND: Nguồn - 0 V .
24V: Nguồn + 24 V .
Chọn một đầu ra tương tự Analog, Kiểu dòng hoặc kiểu áp.
Phạm vi cung cấp điện cho phép của Bộ Khuếch đại là DC15V ~ 24V, chúng tôi khuyên bạn sử dụng 15V, 18V hoặc 24V DC. Khi nhiệt độ môi trường trên 60℃, bạn nên đảm bảo rằng nguồn điện sẽ không được trên 24V.
1. Trong các hệ thống điều khiển trạm trộn beton, ngoài việc sử dụng đầu cân (Weight TPS Indicator) để cân/đo nguyên liệu, thì việc sử dụng các bộ khuếch đại làm đơn giản hóa vấn đề giao tiếp giữa PLC (Bộ điều khiển lập trình đươc) với các hệ thống cân.
2. Kết nối PLC và đầu cân (cần hiểu rõ truyền thông giao tiếp, đôi khi vấn đề này cũng không đơn giản).
3. Kết nối PLC và bộ khuếch đại (chỉ cần kết nối cổng Analog --> đơn giản hóa vấn đề giao tiếp --> được sử dụng rộng rãi).

A. Mô tả chung.
Bộ chuyển đổi KM02A này được thiết kế để ứng dụng trong các ngành điều khiển công nghiệp. Thiết bị này có thể đọc, chuẩn hóa và khuếch các tín hiệu từ Cảm ứng lực (Loadcell),với thiết kế chống nhiễu tốt, vì vậy nó được sử dụng rất phổ biến trong các hệ thống trạm trộn nơi mà có rất nhiều động cơ cũng như biến tần hoạt động. Các bộ chuyển đổi được áp dụng rất khác nhau, như dùng làm đầu dò nhiệt độ, đầu dò lực, đầu dò độ ẩm, đầu dò trọng lượng,.. cung cấp chức năng như một thiết bị chuyển đổi các tín hiệu vật lý khác nhau, phụ thuộc vào các tế bào tải (loadcell), tương ứng với các đầu ra tương tự (Analog) 4 ~ 20mA (phổ biến) hoặc 0~10V.

B. Cài đặt (tùy chỉnh) đầu ra cho bộ khuếch đại.
Cách 1: Chỉnh đầu ra là kiểu Dòng (4~20mA).
Vùng Zero thấp nhất của Bộ khuếch đại là khoảng 2.7 mA, Khi đầy tải sẽ được giới hạn trong khoảng 32 mA.

Bước 1: Kết nối và kiểm tra cẩn thận.
Bước 2: Sử dụng VOM thang đo dòng để đo dòng điện ra khi cài đặt tải trong tình huống tải rỗng (Vùng ZERO không tải). Điều chỉnh POT (Biến trở) tại vị trí có đánh dấu 'Zero' để tạo ra dòng điện hiện tại ở 4.000 mA. Nếu bạn điều chỉnh POT theo chiều kim đồng hồ, đầu ra hiện tại sẽ tăng lên, nếu theo ngược chiều kim đồng hồ thì đầu ra dòng điện hiện tại sẽ giảm.
Bước 3: Đặt đầy tải hoặc một điểm tải như n% F.S lên cảm biến lực/cân/sàn cân, sau đó điều chỉnh POT ( Biến trở ) tại vị trí có được đánh dấu 'SPAN' để tạo ra dòng điện hiện tại ở 20.000 mA hoặc 4 + n% * 16. Cách điều chỉnh POT như bước trên.
Bước 4: Lặp lại bước 2, bước 3 cho đến khi kết quả là đúng theo yêu cầu.
Cách 2: Chỉnh đầu ra là kiểu Áp (0~5V hoặc 0~10V).
Điện áp thấp nhất tại vùng Zero đầu ra của bộ khuếch đại KM01  khoảng -0.3 V, khi đầy tải sẽ được giới hạn trong khoảng 10.7 V.

Bước 1: Kết nối và kiểm tra cẩn thận.
Bước 2: Sử dụng VOM thang đo điện áp để đo điện áp ra khi cài đặt tải trong tình huống tải rỗng. Điều chỉnh POT ( Biến trở ) tại vị trí có đánh dấu 'Zero' để tạo ra điện áp là 0.000 V. Nếu bạn điều chỉnh POT theo chiều kim đồng hồ, điện áp đầu ra sẽ tăng lên, nếu ngược ngược chiều kim đồng hồ thì điện áp sẽ giảm.
Bước 3: Đặt lên cảm biến/cân/sàn cân toàn bộ tải hoặc một điểm tải như n% F.S, sau đó điều chỉnh POT ( Biến trở ) tại vị trí được đánh dấu 'SPAN' để tạo ra điện áp ở 10.000V hoặc 10 * n% V. Cách điều chỉnh POT như các bước trên.
Bước 4: Lặp lại bước 2, bước 3 cho đến khi kết quả là đúng như yêu cầu.
Cách 3: Các điểm chú ý khi sử dụng.
- Sau khi điều chỉnh đầu ra cho bộ KM02 ở các mức ZERO và SPAN. Bạn nên sử dụng những thứ đông lạnh như dầu đông cứng hoặc sáp để gắn các vít điều chỉnh của POT, để tránh rung động hoặc các lý do khác gây ra có thể ảnh hưởng đến POT làm sai lệch kết quả ở đầu ra.

- Đậy kín nắp, siết chặt ốc và siết chặt các phích cắm của các lỗ đấu dây để bảo vệ khỏi bụi và nước.
 Xin vui long liện hệ: TỔNG CÔNG TY CỔ PHẦN CÂN ĐIỆN TỬ THỊNH PHÁT tại địa chỉ trụ sở chính tại số 57 Đường Nguyễn Văn Thương, Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh, Việt Nam, Điện thoại số (028) 62.888.666, Di dộng có Zalo 0915.999.111 hoặc 0908.444.000 để có giá và mẩu sản phẩm

Model Output singal Power supply Size (mm) Characteristic and application range
Voltage (V) Curent (mA)
KM02 0~5
0~10
  DC 15~24V (69 x 44 x 18)
(plastic housing)
1. Connect 1 piece analog load cell.
2. Be applied to industrial process control, tension control in textile industry.
KM02A 0~5
0~10
0~20
4~20
DC 15~24V (180x 120 x 45)
(cast aluminum)
1. Connect 1 to 2pcs analog load cell.
2. Be applied to industrial process control and tax measuring system in mines
KM02A+ 0~5
0~10
0~20
4~20
DC 15~24V (180 x 120 x 45)
(cast aluminum)
1. Connect 1 to 2pcs analog load cell.
2. Be applied to industrial process control and tax measuring system in mines.
3. Output my major and auxiliary channels. Auxiliary channel could be connected with direction load cell.
KM02A2   4~20 DC 15~24V (110 x 80 x 45)
(cast aluminum)
Connect 1 piece analog load cell;
Special integrated circuit with limited current protection function is suitable for  industrial process control.
KM02C 0~10   DC 15~24V No cover Integrative with load cell. Be applied to industrial process control.
KM02C1 1~10   DC 15~24V No cover Enclose in load cell; 2 classes amplifying circuit, applied to tension control in textile industry.
KM02C2   4~20 DC 15~24V No cover Integrative with load cell, be applied to industrial process control.
KM02H3 0~5
0~10
  DC 15~24V (64 x 58 x 35)
(plastic housing)
Connect 1 piece analog load cell; 5V bridge voltage, driving mini-load cell;
2 classes amplifying circuit, applied to industrial process control.
KM02H 0~5
0~10
  DC 15~24V (64 x 58 x 35)
(plastic housing)
Connect 1 piece analog load cell;
2 classes amplifying circuit, applied to industrial process control
KM02H1   4~20 DC 15~24V (64 x 58 x 35)
(plastic housing)
Connect 1 piece analog load cell;
Special integrated circuit with limited current protection, suitable for  industrial process control
KM02G 0~5
0~10
  DC 18~24V (112 x 82 x 25)
(plastic housing)
Equipped with standard DIN35 guide way, Connect 1 piece analog load cell;
2 classes amplifying circuit, applied to industrial process control
KM02GA   4~20 DC 15~24V (112 x 82 x 25)
(plastic housing)
Equipped with standard DIN35 guide way, Connect 1 piece analog load cell;
Special integrated circuit, applied to industrial process control

1. General description.
This transducer is designed for industry controlling. It is readable, offers the way of standardization of load cells and controlling connector, also it is not easy to be affected by noise, so it is very popular. Various applied transducers, such as temperature transducer, force transducer, humidity transducer, weighing transducer and etc, offer the function as a bridge to transfer the various physical signal which depends on corresponding load cell into typical 4~20mA analog output.
KM02A type has no frozen, its using temperature is 0℃~85℃, humidity is 10%RH~95%RH.
2. Installing and debugging.
This chapter will introduce how to install and debug indicator. Please read this chapter carefully before installing and using indicator.
2.1 Open box for checking.
Open the package and check the parts as per packing list, which is together with the transducer. If there are missing or damaged parts, please contact forwarder and our company in time for getting quick and proper action from us.
2.2.1 Cable connecting of load cells
Separately put cable-leads 1 and 2 into inside of weighing transducer through two ports that are at same side, and then connect as above drawing. If it is six cores load cell, you can first make excitation power and feedback cable be parallel connection then connect with (Red with blue, black and yellow).
In application, if there is only one line that means you can only connect one load cell, then cable connecting is same as 1 and 2 cable-leads, but you should plug up the left port to protect the humidity and ash going into interior of the transducer.
2.2.2 Cable connecting of power supply and analog output
Notes:
you can only select one analog output: current output or voltage output.
The allowed power supply range of transducer is DC15V~24V, we recommend you to use 15V, 18V or 24V DC. When the environment temperature over 60℃, you should assure that the power supply will not be over 24V.
2.3 Debugging.
Please ask specialist to debug the weighing transducer. The wrong index may cause weighing transducer into mal-function.

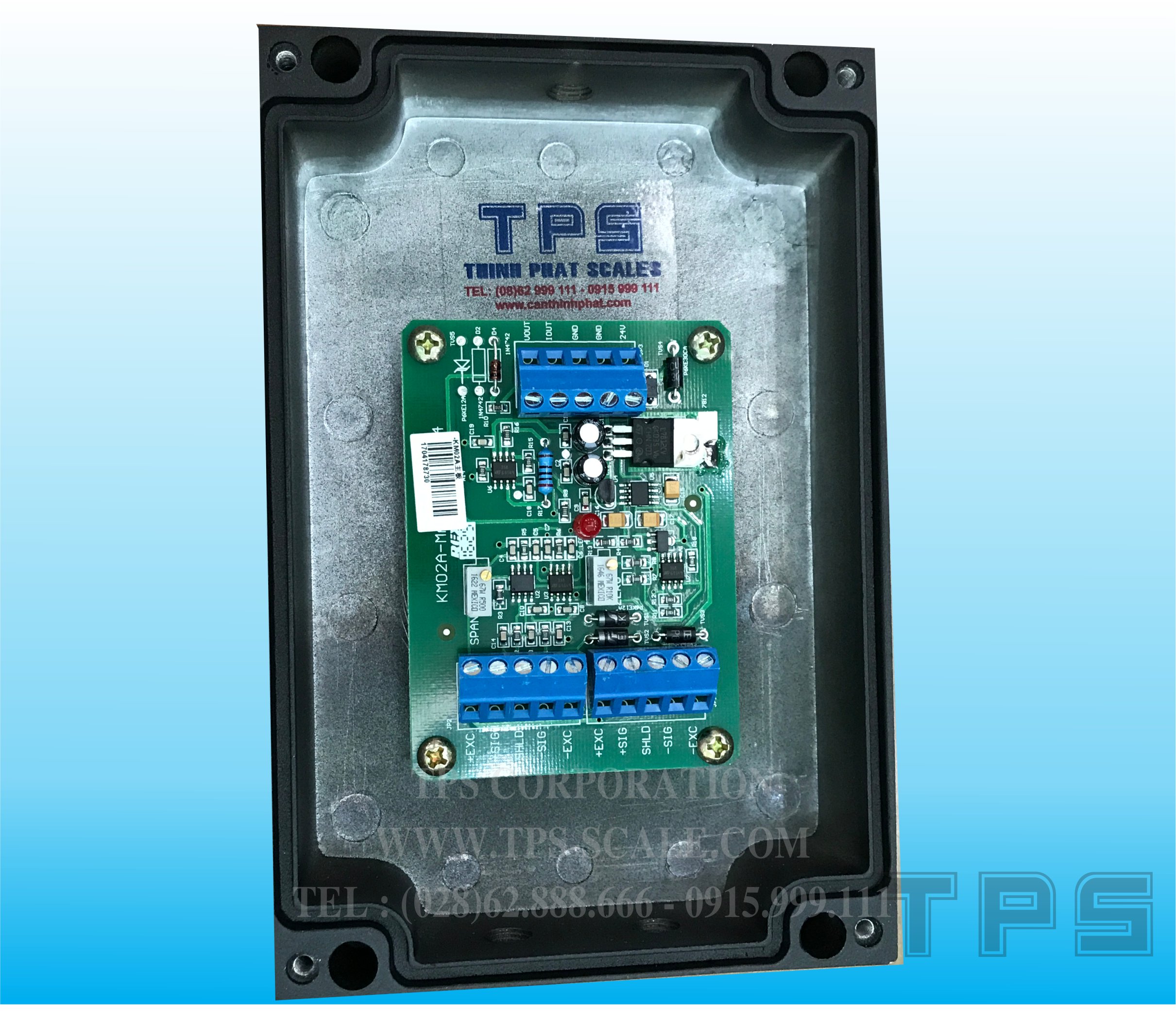

There are two precise POT in PCB, Zero adjustment POT with ‘ZERO’ mark, plus and minus adjustment POT is with ‘SPAN’mark.

2.3.1 Adjustment of current output (4~20mA).
The lowest Zero output of this transducer can be around 2.7mA, full load output will be limited in about 32mA.
Step one: Connect and check as per 2.2.2
Step two: Using Current indicator to measure the output current when the loading setting under empty load situation. Adjust POT marked ‘Zero’to make current output in 4.000mA. If you adjust POT in clockwise way, the current output will increase, if in anticlockwise way then the current output will decrease.
Step three: Increasing loading setting to full load or one loading point as n%F.S, then adjusting POT marked ‘SPAN’to make current output in 20.000mA or 4+n%*16. If you adjust POT in clockwise way, the plus and minus will decrease,  if in anticlockwise way then the plus and minus will increase.
Step four: Repeat step two, step three till the result is right.
2.3.2 Adjustment of voltage output (0~5V or 0~10V).
The lowest voltage Zero output of this transducer can be around –0.3V, full load output will be limited in about 10.7V.
Step one: connect and check as per 2.2.2
Step two: Using voltage indicator to measure the voltage output when the loading setting under empty load situation. Adjust POT marked ‘Zero’to make voltage output in 10.000V or 10*n%V). If you adjust POT in clockwise way, the voltage output will increase, if in anticlockwise way then the voltage output will decrease.
Step three: Increasing loading setting to full load or one loading point as n%F.S, then adjusting POT marked ‘SPAN’to make voltage output in 10.000V or 10*n%V. If you adjust POT in clockwise way, the plus and minus will decrease, if in anticlockwise way then the plus and minus will increase.
Step four: Repeat step two, step three till the result is right.
3.0 Note point in using
3.1 After debugging. You should use frozen thing such as finger oil or wax to seal the adjusting screw of POT in time, which is to protect from quivering or affect of POT caused by other reasons.
3.2 Please make the lid more sealed and tighten the plug of lining hole, which is for protecting from ash and water.
